Резервуары горизонтальные стальные двустенные от 1 до 400 м3.
Резервуары горизонтальные стальные двустенные - используются для приема, хранения, выдачи жидких веществ плотностью не выше 1 т/м3.
Возможные среды: светлые и темные нефтепродукты, бензин, топливо, ГСМ, технические жидкости, масла, химикаты, кислоты, дизтопливо, растворители, минеральные удобрения, смеси из технологических трубопроводов, техническая и питьевая вода.
Основные сферы применения двустенных резервуаров РГСД:
- Автозаправочные станции АЗС (традиционные и блочные).
- Хранения горючих веществ в суровых климатических условиях (перепады температур, низкие температуры и тд.) и на опасных производственных объектах.
- Прием, хранение и выдача сырой нефти после этапа первой очистки, полуфабрикатов перегонки нефти, продуктов крекинга, углеводородов.
На двустенный резервуар цена формируется исходя из технических характеристик: марки стали, толщины стенок, дополнительной комплектации, необходимости теплоизоляции, количества секций.
Резервуар РГСД имеет двустенную конструкцию, что обеспечивает надежную защиту содержимого ёмкости от разлива. В резервуаре пространство между стенками заполняется тосолом (антифризом) или газообразным азотом.
По ГОСТ 17032-2010 расстояние между стенками сосудов не должно превышать 4 мм. Толщина стенки внутренней емкости - 5 мм, толщина стенки наружной емкости – 4 мм. Монтаж люков, штуцеров и горловины осуществляется после сварки всех швов.
Двустенный резервуар может быть изготовлен с одной или несколькими секциями, что позволяет хранить в одной емкости, например, несколько видов топлива.
Возможное расположение: наземное или подземное. В зависимости от выбранного расположения на емкость наносится соответствующий вид покрытия. Лакокрасочное актикоррозийное покрытие - для РГСД наземного размещения, гидроизоляция - для емкости подземного расположения.
Стандартная основная комплектация
- Корпус с основной и защитной стенкой
- Один или несколько технологических отсеков
- Комплект пластин обварочных для герметизации разъёма технологического отсека
- Горловина
- Люк лаз
- Фланец установки уровнемера
- Дыхательный клапан
- Опоры с бандажом для крепления резервуара
- Лестница
- Тепло- и / или гидроизоляция
Приборы и средства автоматики, необходимые для безопасной эксплуатации резервуара РГД
- Оповещатель охранно-пожарный
- Датчики уровня для контроля заполнения резервуара
- Сигнализатор, предназначенный для работы с датчиками уровня
- Сирена для подачи звуковых сигналов
- Мановакуумметр
Комплектация согласовывается индивидуально с Заказчиком в соответствии с условиями эксплуатации и технологическим процессом.

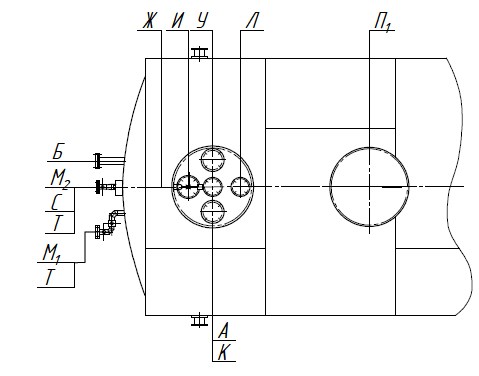

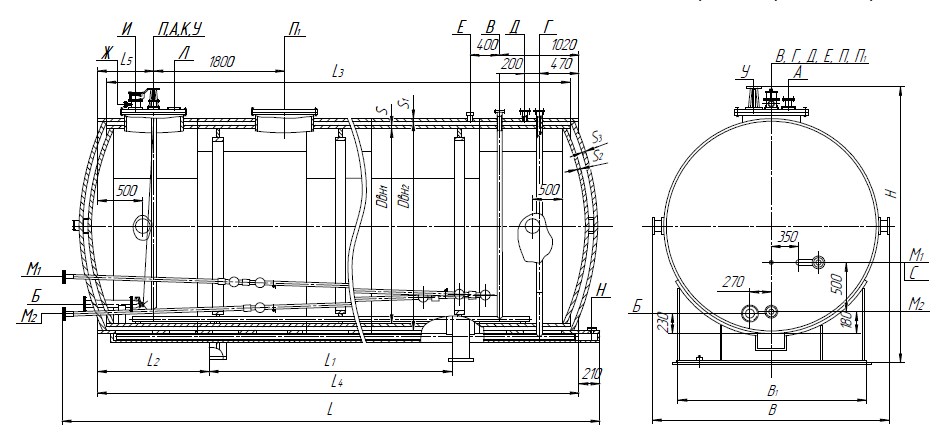

| Обозначение | Назначение | Количество | Проход условный ДУ, мм | Давление условное РУ, МПа | Тип уплотнит. пов. |
|---|---|---|---|---|---|
| А | Для наполнения | 1 | 100 | 0,6 | шип-паз |
| Б | Для выдачи продукта | 1 | 80 | 0,6 | шип-паз |
| В | Линия обесшламливания | 1 | 40 | 0,6 | гладкая |
| Г | Для дренажа межстенного пространства | 1 | 40 | 0,6 | |
| Д | Для наполнения азотом межстенного просторанства | 1 | 40 | 0,6 | |
| Е | Для выхода воздуха | 1 | G3/4-B | - | Резьба |
| Ж | Для дыхательного клапана резервуара | 1 | 50 | 0,6 | Гладка |
| И | Для замерного устройства | 1 | 150 | 0,6 | Гладка |
| К | Для датчика сигнализации наполнения | 1 | 120 | 0,6 | Гладка |
| Л | Для датчика системы блокировки от переполнения | 1 | 120 | 0,6 | Гладка |
| М1, М2 | Для входа и выхода теплоносителя | 2 | 40 | 1 | Гладка |
| Н | Для газоанализатора «Сигма-1» | 1 | 25 | 0,6 | Шип-паз |
| П | Люк для установки технологического оборудования | 1 | 800 | 0,3 | Гладкая |
| П 1 | Люк смотровой | 1 | 800 | 0,3 | Гладкая |
| Р | Для термометра | 1 | М27х2-7Н | - | Резьба |
| С | Для термометра | 1 | М27х2-7Н | - | Резьба |
| Т | Для термометра | 1 | М27х2-7Н | - | Резьба |
| У | Механизм управления хлопушки | 1 | - | - | Гладкая |
